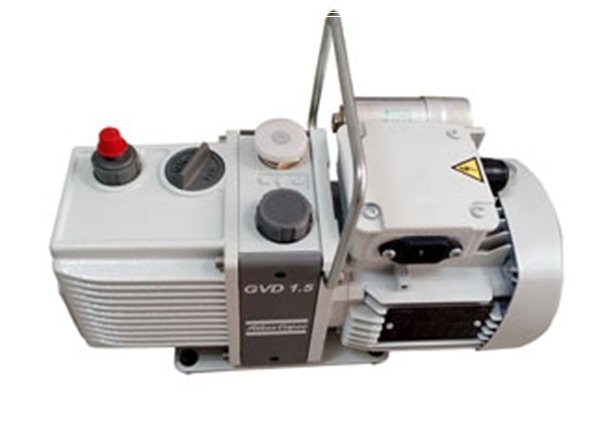

旋片真空泵是一種油封式機械真空泵，旋片泵主要由泵體、轉子，旋片、端蓋、彈簧等組成。

旋片泵有兩種類型：單級和雙級。所謂雙級是指兩個單級泵在結構上串聯。通常分為兩個階段以獲得更高的真空度。一個轉子偏心安裝在旋片泵的腔內，轉子的外圓與泵腔的內表面相切(兩者之間有一個小間隙)，兩個帶彈簧的旋片安裝在轉子槽內。

其工作壓力范圍為101325 ~ 1.33。 10-2屬于低真空泵。它可以單獨使用，也可以作為其他高真空泵或超高真空泵的前置泵。旋片泵可以泵出密封容器中的干燥氣體，如果安裝了氣鎮裝置，還可以泵出一定量的可冷凝氣體。然而，它不適合泵出含有太多氧氣、對金屬有腐蝕性、與泵油發生化學反應以及含有微粒灰塵的氣體。旋片泵是真空技術中最基本的真空采集設備之一。旋片泵大多是中小型泵。

由轉子，泵腔和兩個端蓋圍成的月牙形空間分為三部分：A、B和C。當轉子沿箭頭方向旋轉時，與吸入口連通的空間A的容積逐漸增大，并處于吸入過程中。與排氣口連通的空間C的體積逐漸減小并處于排氣過程中。中央空間B的體積也逐漸減小并處于壓縮過程中。由于空間A的體積逐漸增加(即，膨脹)，氣體壓力降低，并且泵入口外部的氣體壓力大于空間A中的壓力，因此氣體被吸入。當空間A與吸入口隔離時，即它轉到空間B的位置時，氣體開始被壓縮，體積逐漸減小，最后它與排出口連通。當壓縮氣體超過排氣壓力時，排氣門被壓縮氣體推開，氣體穿過油箱中的油層并排放到大氣中。泵的連續運行達到了連續抽氣的目的。如果排出的氣體通過空氣通道轉移到另一級(低真空級)，則在排放到大氣中之前，它被低真空級抽出并被低真空級壓縮，從而形成兩級泵。此時，總壓縮比由兩個階段承擔，從而增加最終真空度。
